Hướng Dẫn Đấu Nối Bình Ắc Quy Ô Tô Đơn Giản

Cách đấu ắc quy.

Thông thường khi đấu ắc quy sẽ có 3 cách đấu là đấu nối tiếp ,đấu song song hoặc đấu nối tiếp kết hợp với song song. Trước hết ta sẽ tìm hiểu về công dụng và lợi ích của từng cách đấu nhé.

Đấu ắc quy nối tiếp

Đầu tiên ta sẽ tìm hiểu về đấu bình ắc quy nối tiếp. Bạn tiến hành mắc nối tiếp nhiều bình ắc quy với nhau, với điện áp (V) tăng gấp n lần và dung lượng (Ah) của bình ắc quy vẫn được giữ nguyên. Đây là cách mắc không làm tăng dung lượng của hệ thống.
Quy trình đấu nối như sau: Cực âm (-) của bình ắc quy 1 nối với cực dương (+) của bình ắc quy 2, cực âm (-) của bình ắc quy 2 nối với cực dương (+) bình ắc quy 2, cực âm (-) của bình ắc quy 3 nối với cực dương (+)của mình ắc quy 4,… cứ như vậy đấu nấu với n bình ắc quy.

Hình ảnh minh hoạ mắc nối tiếp

Giả sử bạn có mỗi bình ắc quy 12V, thì khi tiến hành đấu nối theo cách nối tiếp, bạn sẽ nhận được một điện áp tổng bằng: U = 12 x n (n là số bình ắc quy được đấu nối tiếp).
Ắc Quy Hoà Phát đưa cho bạn một ví dụ như sau: Bạn sở hữu một bộ gồm 4 bình ắc quy GS N150 với thông số được cho là 12V-150Ah, thực hiện đấu nối tiếp với nhau. Khi đó điện áp của hệ thống là U = 12V x 4 = 48V và có dung lượng hệ thống không đổi là 150Ah.
- Lợi ích của việc đấu ắc quy nối tiếp:
+ Tăng điện áp (V) mà dung lượng (Ah) không thay đổi: Khi mắc nối tiếp hai bình ắc quy, điện áp sẽ tăng lên tương ứng với số lượng bình, nhưng dung lượng tổng của hệ thống vẫn giữ nguyên.
+ Tối ưu hóa hiệu suất: Dòng điện sẽ chảy qua các bình ắc quy nối tiếp, giúp tăng khả năng tổng hợp dòng điện và cường độ dòng điện trong mạch chính. Điều này giúp tối ưu hóa hiệu suất và đảm bảo sự ổn định của hệ thống.
+ Khả năng duy trì: Mỗi bình ắc quy trong hệ thống có thể hoạt động độc lập, giúp tăng khả năng tổng hợp dòng điện và cường độ dòng điện trong mạch chính. Điều này kéo dài tuổi thọ của hệ thống và đảm bảo ắc quy có độ bền như nhau.
Ngoài ra bạn có thể tham khảo thêm Ý nghĩa và thông số ắc quy để biết được các thông số để lựa chọn sản phẩm phù hợp cho xế hộp của mình.

Đấu ắc quy song song.

Tiếp đến ta tìm hiểu về cách đấu ắc quy song song. Khi đấu bình theo cách này, điện áp (V) của bình vẫn được giữ nguyên sau đấu nối, chỉ có dung lượng (Ah) của bình tăng lên n lần.
Quy trình đấu nối: tiến hành đấu nối cực dương (+) của bình 1 với cực dương (+) bình ắc quy 2, cực âm (-) của bình ắc quy 1 đấu nối với cực âm (-) của bình ắc quy 2, lần lượt như vậy với số bình ắc quy số 4.

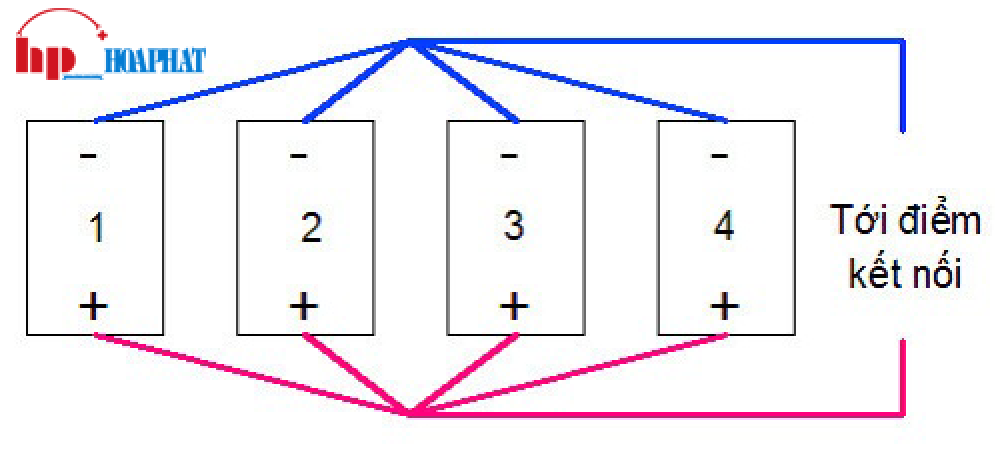

Hình ảnh minh hoạ mắc song song

Ta ví dụ như sau: bạn có 4 bình ắc quy đồng nai NS70 với dung lượng 12V-65Ah tiến hành đấu nối song song với nhau. Khi đó điện áp tổng của tất cả các bình sẽ vẫn là 12V. Còn dung lượng tổng được tính như sau: 65Ah x 4 = 260Ah.
- Lợi ích của việc đấu ắc quy nối tiếp:
+ Tăng dung lượng Ampe (Ah) mà điện áp (V) không thay đổi: Khi đấu ắc quy song song, chúng ta có thể tăng dung lượng tổng của hệ thống mà không làm thay đổi điện áp. Điều này hữu ích khi cần duy trì hiệu suất hoạt động lâu dài.
+ Tối ưu hóa hiệu suất: Dòng điện sẽ phân chia và chảy qua các nhánh, giúp tăng khả năng tổng hợp dòng điện và cường độ dòng điện trong mạch chính. Việc áp dụng dòng điện mắc song song giúp tối ưu hóa hiệu suất và đảm bảo sự ổn định của mạch điện.
+ Khả năng duy trì: Mỗi ắc quy trong hệ thống có thể hoạt động độc lập, giúp tăng khả năng tổng hợp dòng điện và cường độ dòng điện trong mạch chính. Điều này làm cho hệ thống có được tuổi thọ dài hơn và ắc quy sẽ có độ bền như nhau.

Đấu nối tiếp kết hợp với song song.

Cuối cùng ta tìm hiểu về quy trình đấu nối tiếp kết hợp với song song. Đây là cách đấu nối làm tăng cả điện áp (V) và dung lượng (Ah) cho bình ắc quy.
Quy trình đấu như sau: Cực dương (+) của bình 1 đấu với cực dương (+) của bình 2, cực âm (-) của bình 1 đấu với cực dương (+) của bình 3, cực âm (-) của bình 2 đấu với cực dương (+) của bình 4; cực âm (-) bình 3 đấu với cực âm (-) của bình 4,…

Hình ảnh minh hoạ đấu nối tiếp kết hợp với song song

Chắc hạn bạn có 4 bình ắc quy 12V-20Ah, tiến hành đấu nối song song kết hợp với nối tiếp, khi đó bạn sẽ được điện áp và dung lượng của bình như sau:
Điện áp tổng của tất cả 4 bình: 12V x 4 bình = 48V.
Dung lượng tổng của 4 bình ắc quy: 20Ah x 4 bình = 80Ah.
- Lợi ích của việc đấu ắc quy nối tiếp kết hợp với song song:
Tăng cả điện áp (V) và dung lượng (Ah): Khi mắc nối tiếp và song song, chúng ta có thể tăng cả điện áp và dung lượng tổng của hệ thống. Điều này hữu ích khi cần đáp ứng yêu cầu về cả hai khía cạnh.
Hiệu suất tối ưu: Dòng điện sẽ chảy qua các bình ắc quy nối tiếp và song song, giúp tối ưu hóa hiệu suất và đảm bảo sự ổn định của mạch điện. Điều này cũng giúp tăng tuổi thọ của hệ thống.
Trọng lượng nhẹ hơn: Với việc tăng dung lượng và điện áp mà không cần sử dụng quá nhiều bình ắc quy, trọng lượng bản thân của hệ thống sẽ giảm, đặc biệt là trong trường hợp của các xe hybrid.
Để hiểu hơn về những lỗi mà ắc quy ô tô thường gặp bạn có thể xem thêm Khi nào cần thay bình, Nguyên nhân đề không nổ của Ắc Quy Hoà Phát để có thêm nhiều kiến thức sẽ giúp bạn khắc phục được những sự cố khi đi trên đường.
Bạn có thể tham khảo bên bài viết những dấu hiệu nên thay thế ắc quy và hướng dẫn lắp đặt bình ắc quy tại nhà để có thêm những kiến thức khắc phục sự cố tại nhà nhé

Cách tốt nhất để đấu ắc quy.

Trong những cách mà Ắc Quy Hoà Phát nói ở trên để nói cách nào tốt nhất thì có lẽ là rất khó. Vì tuỳ theo cách dùng, nhu cầu của, mục đích của người dùng mà chọn ra một cách tối ưu nhất. Mỗi cách đấu có một điểm hay riêng và một số hạn chế của nó nên để chọn cách đấu nào sẽ tối ưu hoá thì người dùng cần biết mục đích của mình là gì để đưa ra cách đấu hợp lí mang lại về giá trị sử dụng tuổi thọ cao đối với ắc quy của bạn.
Nếu bạn còn đang phân vân về việc chọn bình và lắp đặt hãy yên tâm Ắc Quy Hoà Phát sẽ đưa ra cho bạn lời khuyên tốt nhất với đội ngũ nhân viên chuyên nghiệp dịch vụ chất lượng thì Ắc Quy Hoà Phát tự tin sẽ mang lại cho bạn những giá trị tốt nhất còn chần chờ gì hãy nhấc máy lên và liên hệ để chúng tôi hỗ trợ bạn nhé.

Ắc Quy Hoà Phát.

Tự tin là nhà phân phối các sản phẩm ắc quy ô tô chính hãng tại TP.HCM. Được hợp tác với các nhãn hàng ắc quy nổi tiếng về chất lượng lẫn độ uy tín như : Ắc Quy GS, Ắc Quy Dong Nai, Ắc Quy Enimac – troy,… Mỗi sản phẩm của Ắc Quy Hoà Phát đến tay người dùng là sự đảm bảo về chất lượng và giá thành để người dùng có được sự yên tâm khi chọn lựa các sản phẩm.

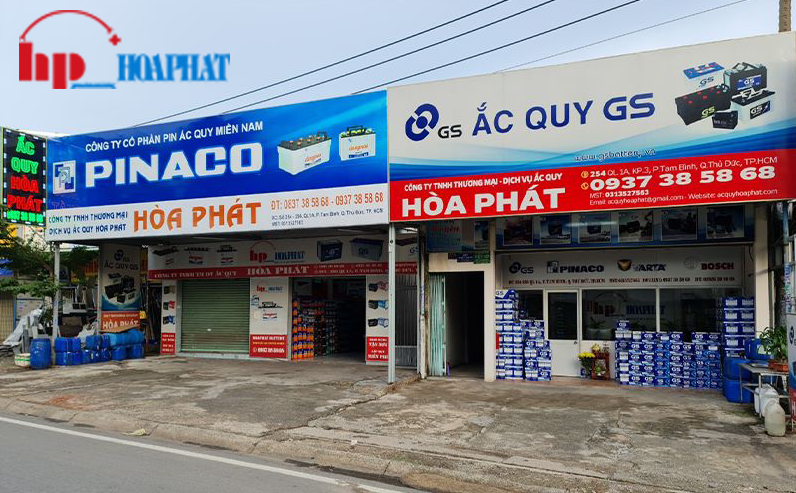

Hình ảnh cửa hàng Ắc Quy Hoà Phát
